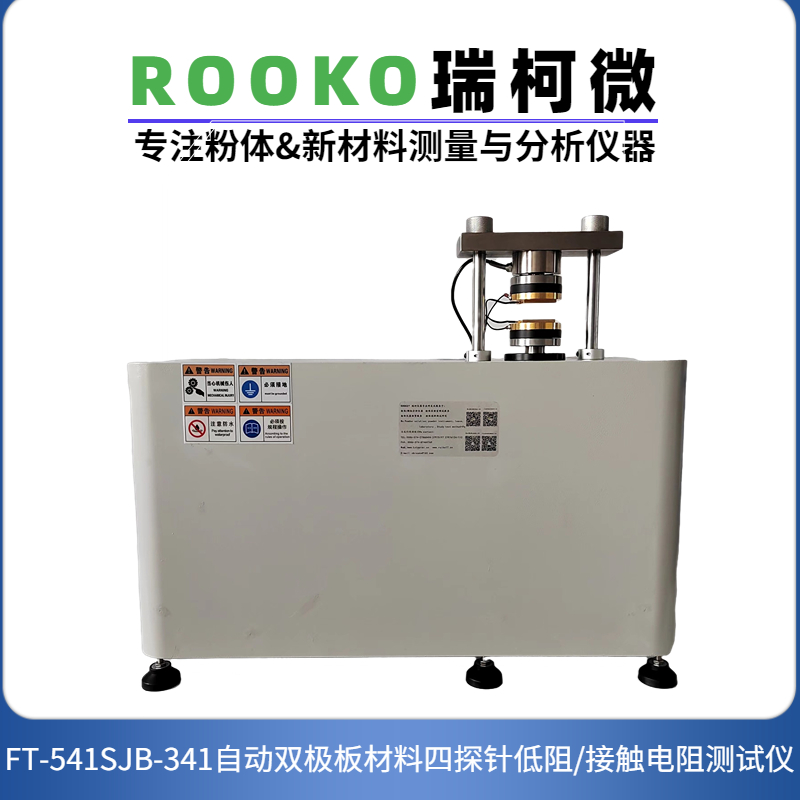

升级版本FT-541SJB系列自动双极板材料水平/垂直方向接触电阻测试仪
发布时间： 2023-05-17 13:08:19 点击： 575
升级版本FT-541SJB系列自动双极板材料四探针低阻/接触电阻测试仪
FT-541SJB系列自动双极板材料四探针低阻/接触电阻测试仪（升级版本）
一.概述：
用于双极板材料本体电阻率和双极板与炭纸之间的接触电阻的测量和分析.
通过PC软件操作界面运行，水平方向四探针方阻测量和垂直方向接触电阻分析，自动生成报表，自动获得压力变化下的图谱关系，自动运算.统计报表分析.
二.参照标准：
GB/T 20042.6-2011质子交换膜燃料电池 第6部分：双极板特性测试方法中四探针低阻测量和接触电阻测试方法及要求；GB/T 20042.7-2014质子交换膜燃料电池 第7部分:炭纸特性测试方法.
三.参数资料
|
测试项目/型号 |
FT-541SJB-341 |
FT-541SJB-361 |
FT-541SJB-300 （全检版本） |
|
1接触电阻 （垂直方向） |
10^-7～2×10^7Ω 分辩率：0.1μΩ |
10^-8～2×10^4Ω 分辩率：0.01μΩ |
10^-7～2×10^7Ω 分辩率：0.1μΩ |
|
2.方块电阻 （水平方向） |
10^-5～2×10^5Ω/□ |
10^-6～2×10^2Ω/□ |
无 |
|
3.电阻率 (垂直方向) |
10^-7～2×10^7Ω-cm |
10^-8～2×10^4Ω-cm |
10^-7～2×10^7Ω-cm |
|
4.电流范围： |
1μA，10μA，100µA，1mA，10mA，1000mA |
100uA.1mA.10mA.100mA.1A.10A. |
1μA，10μA，100µA，1mA，10mA，1000mA |
|
5.电流精度： |
±0.1%读数 |
||
|
6.电阻精度： |
≤0.3%标准电阻 |
||
|
7.显示方式 |
PC软件操作界面 |
||
|
7.1.显示内容 |
PC软件显示：电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、厚度 、电导率、电阻率、压强，过程图谱，数据管理，报表管理 |
||
|
7.2.显示内容 差异项 |
FT-541SJB-300可应用于生产全检，配备扫码仪，碳纸使用次数设定，警报功能，配有样品测试平台，碳纸冲片机，可查询的数据统计. |
||
|
8.加压方式 |
伺服电缸驱动 |
||
|
9.测试方式: |
四探针测量水平方向（体电阻率） 四端法测量垂直方向（接触电阻和电阻率） |
四端法测量垂直方向 接触电阻 |
|
|
10.压力范围： |
0-1000kg（0-4MPa）；可按需定制 |
||
|
11.镀金电极选购 |
1）.样品形状为正方形（镀金电极5cm×5cm)，面积为25cm2； 2）.直径60mm；3）.可按需定制 |
||
|
12.立柱间距： |
500mm，配有样品载台；（可按需定制） |
||
|
13.厚度测量 （垂直方向） |
0.001-12.7mm |
||
|
14.工作电源: |
输入: AC 220V±10% ,50Hz 功 耗：<30W |
||
|
15.温湿度范围： |
常温-50度；湿度：20%-98% |
||
|
16.恒压时间： |
0-99.9S |
||
|
17.标配标准件： |
测试探头1个；测试平台1个；标准电阻1个；碳纸固定器； |
标准电阻1个；碳纸固定器；碳纸冲片机（含刀模） |
|
|
18.选购项目 |
电脑和打印机；碳纸冲片机（含刀模） |
||
