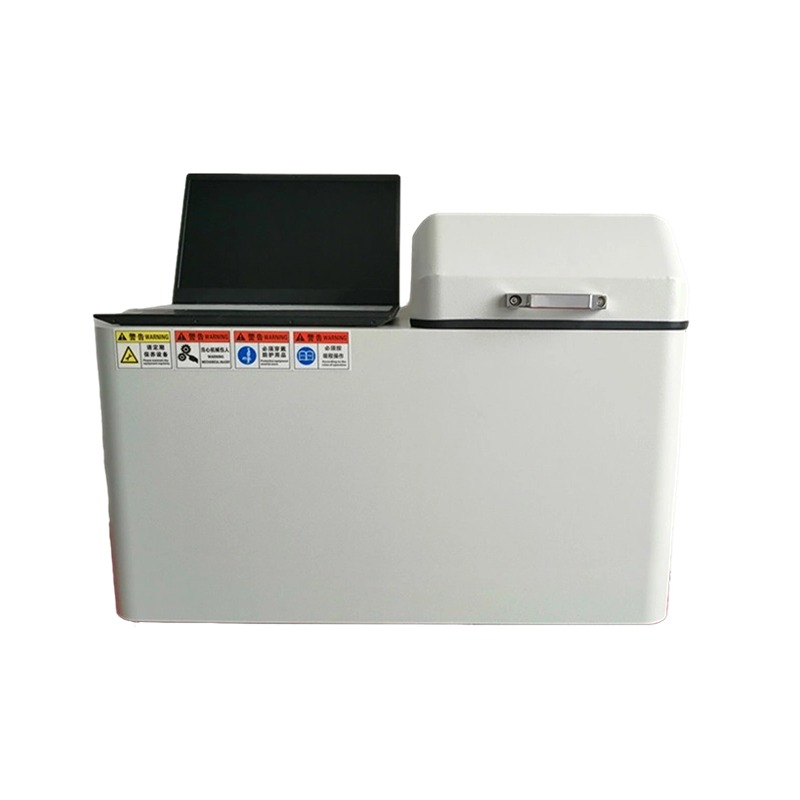

FT-4000系列材料电阻率测试仪(手动型)
发布时间: 2024-04-29 16:13:27 点击: 2013
FT-4000系列材料电阻率测试仪(手动型)
一. 应用说明:
1. 在不同的压力下描述导电材料的电性能变化关系,分析材料的体积电阻、接触电阻、过渡电阻等数据;电阻率和电导率(需要人工读取并输入样品厚度可获得).
2. 压力/压强和电阻的变化关系(标配PC软件).
3. 配置不同的测量电极,固体材料的形变(如:压缩,弯曲,断裂等情况下)的电性能状态,从而描述材料性能和寿命等相关性能指标.
二.功能概述:
集成电路模块; USB,232通讯接口,直流恒流源 ,四端法(体积电阻)或 四探针法(方阻,即表面接触电阻)测量模式,配置PC软件具有曲线图谱过程数据分析,报表导出和管理等;
三、适用范围:
适用于导电固体材料的性能研究,应用于企业品质检测;研发部门,大中专院校;科研院所及质量检测机构
四.参数资料
规格型号 |
FT-4000A |
FT-4000B |
FT-4000C |
FT-4000D |
1.方阻/电阻范围 |
10-5~2×105Ω/□ |
10-6~2×105Ω/□ |
10-7~2×107Ω |
10-8~2×105Ω |
2.电阻率范围 |
10-6~2×106Ω-cm |
10-7~2×107Ω-cm |
10-7~2×107Ω-cm |
10-8~2×105Ω-cm |
3电导率范围 |
5×10-6~106ms/cm |
5×10-7~107ms/cm |
5×10-7~107s/cm |
5 ×10-5~108s/cm |
4.测试电流范围 |
0.1μA ,1μA,10μA,100µA,1mA,10mA,100 mA |
10μA,100µA,1mA,10mA,100 mA、1000mA |
1μA,10μA,100µA,1mA,10mA,1000mA |
0-10A,100uA |
5.电流精度 |
±0.1% |
|||
软件/液晶界面
|
电阻、电阻率、方阻、温度、单位切换、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、图谱显示,压力设定,压强,报表导出,波形刷新,时间设定,启动、停止、运行 |
|||
6.测试方法 |
四探针法(方阻/表面电阻) |
四端法(体积电阻) |
||
7.电极尺寸选购 |
1:压力200kg和300kg电极大于或等于10mm-30mm; b. 压力500kg和1000kg电极大于或等于20mm-50mm;样品厚度0-10mm ;其他规格可以定制. |
|||
8. 压力选购 |
a.200kg; b.300kg; c.500kg; d.1000kg |
|||
9. 电极材质 |
紫铜或合金铜 |
|||
10.电极形状选购 |
依据不同的材料和测试要求配置不同的形状的电极: 如:圆柱形,V形;方形等 |
|||
11. 样品高度 |
样品高度范围:0.01-12.70mm,测量分辨率0.01mm,可测样品压缩厚度0.5mm |
|||
12. 标配标准件 |
a.标准校准电阻1个;b.标准高度校准件1个 |
|||
13. 测试方式 |
PC软件+手动液压操作 |
|||
14.误差: |
5%; 重复性误差3%以内(平均性误差,人为因数外) |
|||
15.工作电源: |
输入: AC 220V±10% ,50Hz |
|||
16. 标配外选购 |
a.电脑和打印机依据客户要求配置; b.计量证书1份 |
配套方案:解决各材料状态 --固态、液态、气态、颗粒状 电阻、电阻率、电导率测量
