FT-5000系列多功能材料电阻率测试仪(自动型)

发布时间: 2024-04-29 16:14:39 点击: 1797

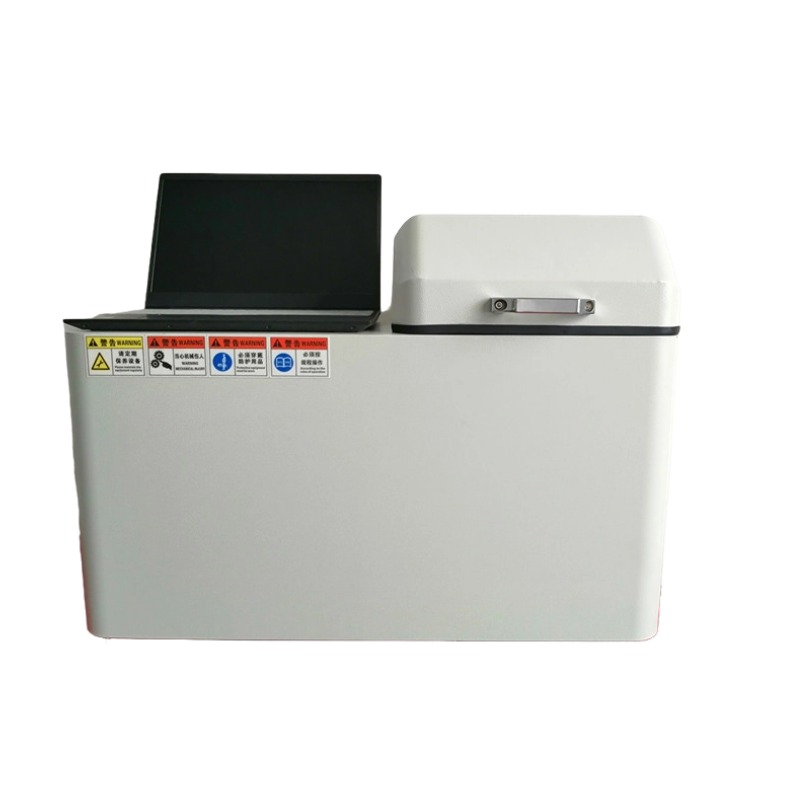

FT-5000系列多功能材料电阻率测试仪(自动型)

FT-5000系列多功能材料电阻率测试仪(自动型)

一. 应用说明:

1. 在不同的压力下描述导电材料的电性能变化关系,分析材料的体积电阻、接触电阻、过渡电阻、电阻率和电导率等数据.

2.  增加环境温度变化下,模拟描述材料在温度,压力/压强/压实密度的变化关系.

3.  配置不同的测量电极,固体材料的形变(如:压缩,弯曲,断裂等情况下)的电性能状态,从而描述材料性能和寿命等相关性能指标.

4. 数据的对比分析,如常温与其他温度条件下曲线图谱关系分析.

二.功能概述:

集成电路模块; USB,232通讯接口,直流恒流源 ,四端法(体积电阻)或 四探针法(方阻,即表面接触电阻)测量模式,采用PC软件操作;曲线图谱分析,过程数据分析,报表导出和管理等;

三、适用范围:

适用于导电固体材料的性能研究,广泛应用于企业品质检测;研发部门,大中专院校;科研院所及质量检测机构

四.参数资料

规格型号

FT-5000A

FT-5000B

FT-5000C

FT-5000D

1.方阻/电阻范围

10-5~2×105Ω/□

10-6~2×105Ω/□

10-7~2×107Ω

10-8~2×105Ω

2.电阻率范围

10-6~2×106Ω-cm

10-7~2×107Ω-cm

10-7~2×107Ω-cm

10-8~2×105Ω-cm

电导率范围

5×10-6~106ms/cm

5×10-7~107ms/cm

5×10-7~107s/cm

5 ×10-5~108s/cm

3.测试电流范围

0.1μA ,1μA,10μA,100µA,1mA,10mA,100 mA

10μA,100µA,1mA,10mA,100 mA、1000mA

1μA,10μA,100µA,1mA,10mA,1000mA

0-10A,100uA

4.电流精度

±0.1%

软件界面



电阻、电阻率、方阻、温度、单位切换、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、图谱显示,压力设定,压强,报表导出,波形刷新,时间设定,启动、停止、运行

6.测试方法

四探针法(方阻/表面电阻)

四端法(体积电阻)

7.电极尺寸选购

1:压力200kg和300kg电极大于或等于10mm-30mm; b. 压力500kg和1000kg电极大于或等于20mm-50mm;样品厚度0-25mm ;其他规格可以定制.

8. 压力选购

a.200kg;   b.300kg;   c.500kg;   d.1000kg

9. 电极材质

紫铜或合金铜

10.电极形状选购

依据不同的材料和测试要求配置不同的形状的电极:

如:圆柱形,V形;方形等

11. 样品高度

样品高度范围:0.001-25.000mm,测量分辨率0.001mm,可测样品压缩厚度0.1mm

12. 恒压时间:

0-99.9s

13.温度范围选购

常温-500度;

14. 标配标准件

a.标准校准电阻1个;b.标准高度校准件1个

15. 测试方式

PC软件操作

16. 加压方式

自动

17.误差:

3%; 重复性误差2%以内(平均性误差,人为因数外)

18.工作电源:

输入: AC 220V±10% ,50Hz

19. 标配外选购

a.电脑和打印机依据客户要求配置; b.计量证书1份
