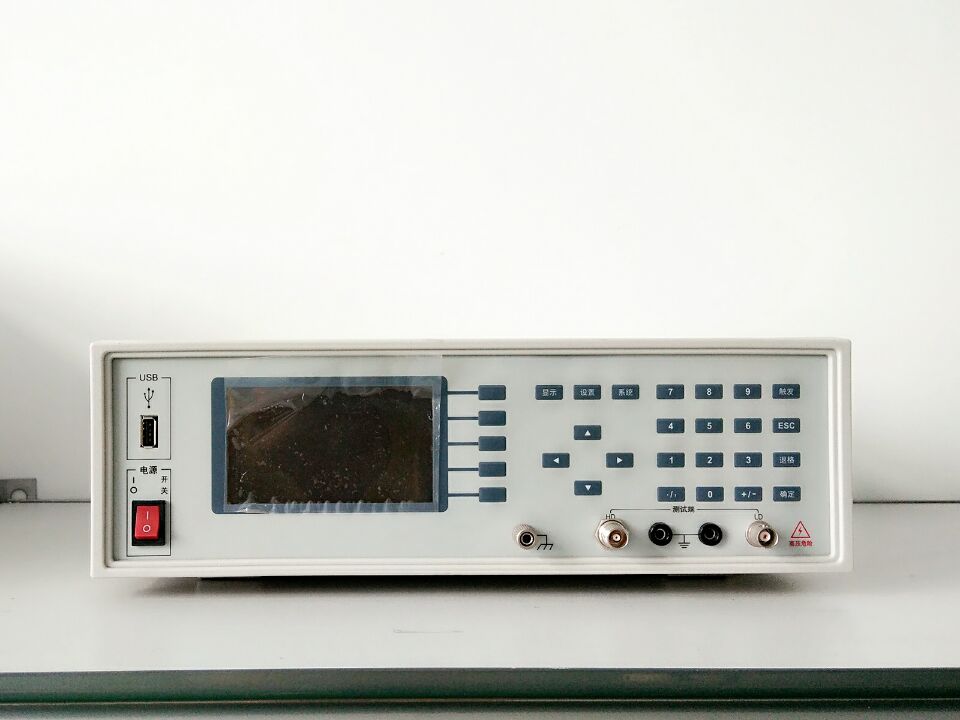

电缆半导电屏蔽层电阻率测试仪
发布时间： 2024-04-29 16:17:39 点击： 1959
功能描述Description：
1. 四端法测试原理
2. 4.3吋液晶屏
3. 显示电阻值、电阻率、电导率、温度、单位自动换算
4. 直流恒定电流源，输出电流从0到1000mA可调
5. 中文或英文两种语言
6. 配置测试治具
7. 薄膜按键.
8. 自动测量和数据处理
电缆半导电屏蔽层电阻率测试仪
参照标准：
国标GB11017-89所规定的测试方法制造
应用说明：
用来测试高压电缆半导电内外屏蔽层的电阻率，，通过装置能够测试不同线径之产品屏蔽层电阻率。
适用范围Scope of application：
本仪器适合电缆研究部门，电缆厂，对于高压交联电缆半导电屏蔽层电阻率的测试手段.
参数资料Parameters
1.电阻率/ resistivity： 10-8～2×106Ω-cm
2.电阻/ resistance： 10-8～2×106Ω
3.电导率/ conductivity：5 ×10-6～108s/cm
4.分辨率： 0.1μΩ/resolution: 0.1μΩ
5.测量误差±（0.05%读数±5字）/ accuracy
±0.05%
6.测量电压量程/ measuring voltage range：2mV 20mV 200mV 2V
7.测量精度±（0.1%读数）/ measuring accuracy ±0.1%
8.分辨率/resolution： 0.1uV 1uV
10uV 100uV
9.电流输出：直流电流0～1000mA可调，输入220V。
Current
output: DC current 0～1000mA adjustable. input 220V.
10.量程/range：1μA，10μA，100µA，1mA，10mA，1000mA.
11.误差：±0.2%读数±2字/accuracy ±0.2%

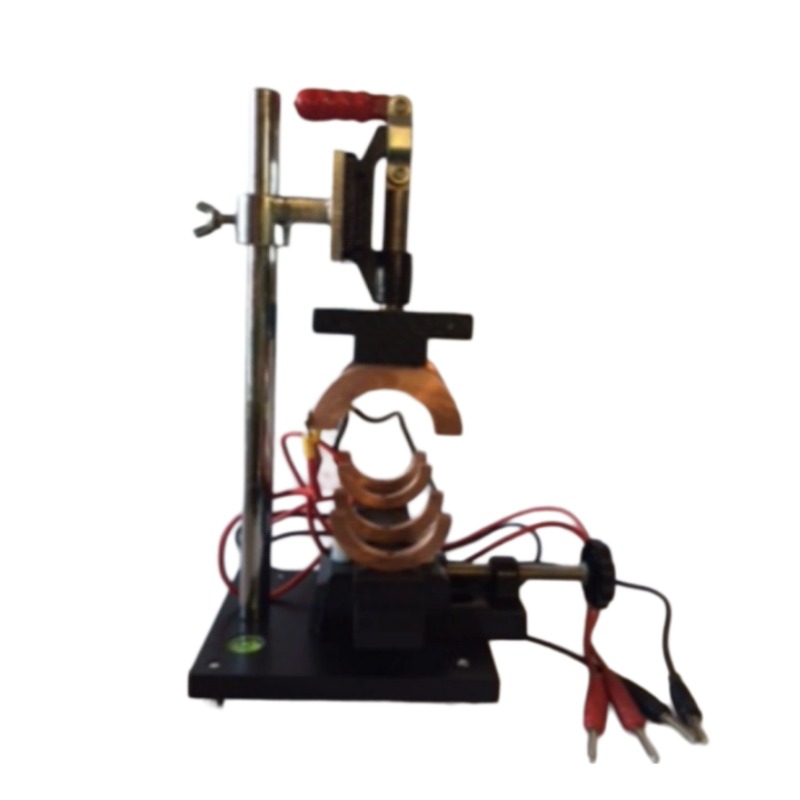

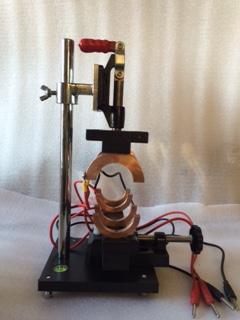

12.测试治具：电缆导电屏蔽层直径：10mm-40mm
Test fixture: conductive cable shield diameter: 10mm-40mm
电缆绝缘屏蔽层直径cable insulation shield diameter：20mm—150mm
电流电极与电位电极距离distance between current electrode and potential electrode >25mm
1. 主机外形尺寸Overall dimensions：330mm*340mm*120mm
步骤及流程
1. 开机预热2-3分钟.
2. 设定被测样品所需参数.
3. 将测试线与主机、夹具如下图连接好.
4. 将样品固定于夹具上.
5. 获得数据.
优点描述：
1. 自动量程
2. 温度补偿
3. 液晶显示
4. 操作便利
5. 稳定性
6. 能显示5位数字
7. 标准电阻校准仪器.
服务项目
1.质保：12个月，长期维护.
2.培训：操作培训：
电话教学；U盘教学文件；远程可视沟通；现场教学；说明书教学文件
3.保养和维护：
提供因知保养和维护文件、标识、表格 、保养提醒.
4.验证文件：
3Q验证文件、计量证书
5.扩展服务：
延保服务，样品测试服务，后延服务，仪器租赁服务.
