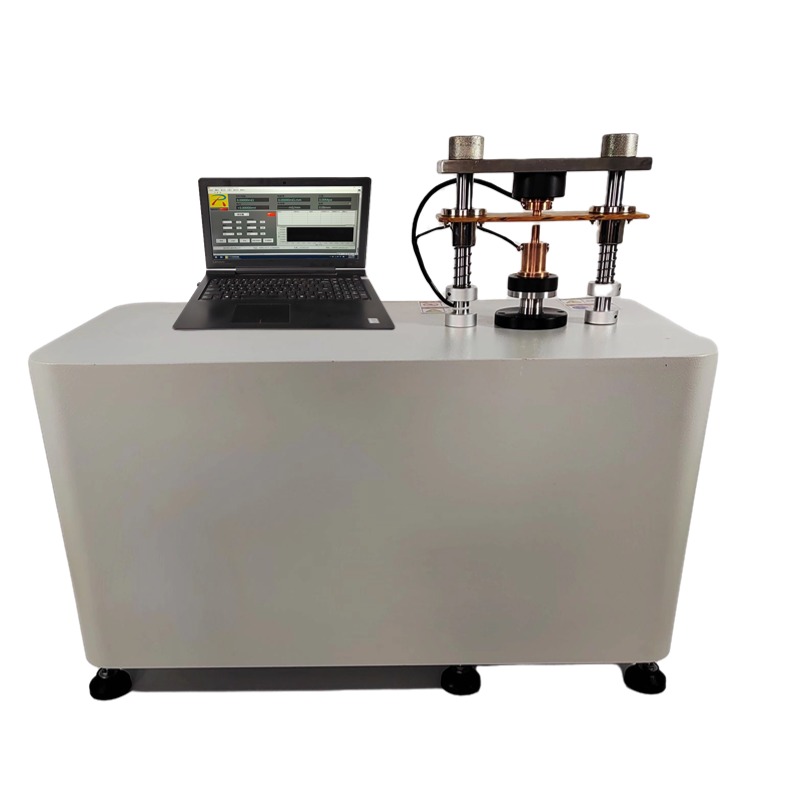

FT-551系列自动锂电池极片电阻测试仪
发布时间： 2024-04-29 15:36:42 点击： 6842
FT-551系列自动锂电池极片电阻测试仪 极片电阻仪
概述：
采用平面探头，对被测样品施加一定的压力来分析极片整体电阻，自动加压，压力可设定； PC软件界面操作，实现压强与电阻,电阻率，电导率关系图谱；
提供数据和报表生成管理.
三. 参考方法描述：
1.采用两探针法直接测量极片整体电阻率，包括探针本身电阻、探针与涂层的接触电阻、涂层电阻、涂层与集流体接触电阻、集流体本身电阻；解决四探针法测试数据无法描述整体电池极片值；
2.测试过程与实际电池应用时基本相同，一个总的测试值包含了各个部分的电子传导特性，快速研究工艺对极片电阻率的影响。
极片电导率影响因素包括导电剂含量及分布状态，干粉搅拌强度，压实密度，集流体与涂层的结合状态等
三.技术参数：
|
规格型号 |
FT-551A |
FT-551B |
|
1.电阻 |
10^-7～2×10^7Ω |
10^-8～2×10^5Ω |
|
2.电阻率 |
10^-7～2×10^7Ω-cm |
10^-8～2×10^5Ω-cm |
|
3.电导率 |
5×10^-7～10^7s/cm |
5 ×10^-5～10^8s/cm |
|
4.测试电流 |
1μA，10μA，100µA，1mA，10mA，1000mA |
0-10A， 100uA |
|
5.电流精度 |
±0.2% |
±0.1% |
|
6.电阻精度 |
≤0.3%标准电阻;分辨率0. 1μΩ |
≤0.3%标准电阻;分辨率0.01μΩ |
|
7.PC软件操作 |
PC软件界面：电阻值、电阻率、电导率值、温度、压强值、单位自动换算、横截面、高度、曲线图谱、压实密度、生成报表等. |
|
|
8.压力范围选购： |
0-200kg；300kg；500kg；1000kg根据需求选购. |
|
|
9.平面探头电极 |
铜材质，直径：10mm； 其他规格可定制 |
|
|
10.测试行程 |
0-20mm,位移精度0.01mm |
|
|
11.样品厚度 |
0-10mm；精度：0.001mm |
|
|
12.加压方式 |
自动(设定值后自动运行) |
|
|
13.防护功能 |
具有限位量程和压力保护;误操作和急停防护;异常警报 |
|
|
14.保养和维护 |
具有规范操作提示标识;维护保养提醒 |
|
|
15.电源 |
输入: AC 220V±10%.50Hz 功 耗：<100W |
|
