FT-7200A-300KG自动四探针粉末电阻率测试仪
发布时间: 2024-04-29 16:04:26 点击: 838
FT-7200A-300KG自动四探针粉末电阻率测试仪
一、功能概述:
采用集成电路模块; USB,232通讯接口,直流恒流源 ,提供四点探针法测量模式,采用PC软件操作,自动测试过程数据曲线及图谱分析,实时分析压强/压力与电阻,电阻率,电导率的变化关系,及报表生成,存储,打印等;

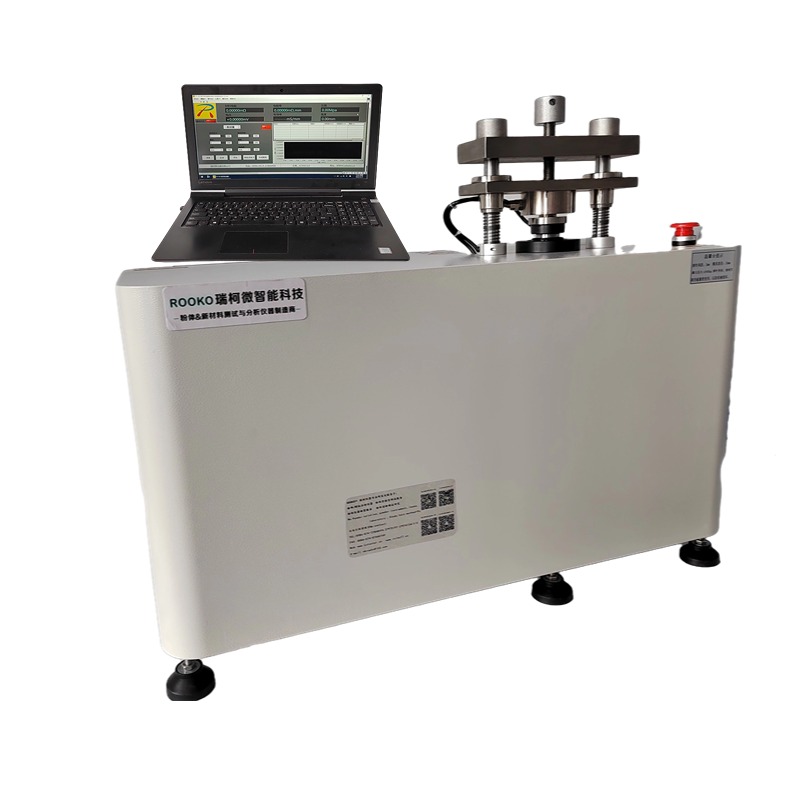

FT-7200A-300KG自动四探针粉末电阻率测试仪
二、参照标准:
1)四探针测试仪参照GB/T 1551、GB/T1552-1995,ASTM F84美国A.S.T.M 标准。
2)四探针法粉末测试平台参照GBT 30835-2014《锂离子电池用炭复合磷酸铁锂正极材料》中关于粉末电导率的测定方法中用于仲裁方法的四探针法要求制作.
参数资料
规格型号 FT-7200A
1.方块电阻范围 10^-5~2×10^5Ω/□
2.电阻率范围 10^-6~2×10^6Ω-cm
电导率范围 5×10^-6~10^6ms/cm
3.测试电流范围 0.1μA ,1μA,10μA,100µA,1mA,10mA,100 mA
4.电流精度 ±0.1%
PC软件界面
电阻、电阻率、方阻、温度、单位切换、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、图谱显示,压力设定,压强,报表导出,波形刷新,时间设定,启动、停止、运行、压实密度
6.测试方式 四探针法+自动测量模式
7.模具 标配:模具内径10mm; 其他规格可以定制
8. 压力量程选购: a.200kg; b.300kg;
9. 模腔行程: 0-20mm(样品压实厚度建议在4mm内)
10. 高度量程和精度 自动实时样品高度测量至百分位范围:0.01-10.01mm,测量分辨率0.01mm
11. 恒压时间: 0-99.9s
13. 标准件选购 a.标准校准电阻1-3个; b.标准高度校准件1个.
14. 测试方式 a.四点探针法 b.自动测量 C.PC软件运行界面
15.加压方式 自动运行
16. 脱模方式 自动运行
17.电极材质 铜针
19.误差: ≤4%;重复性误差3%以内.(因不同材料本身特性因素影响,误差不同,人为因数除外)
20.工作电源: 输入: AC 220V±10% ,50Hz :60W
