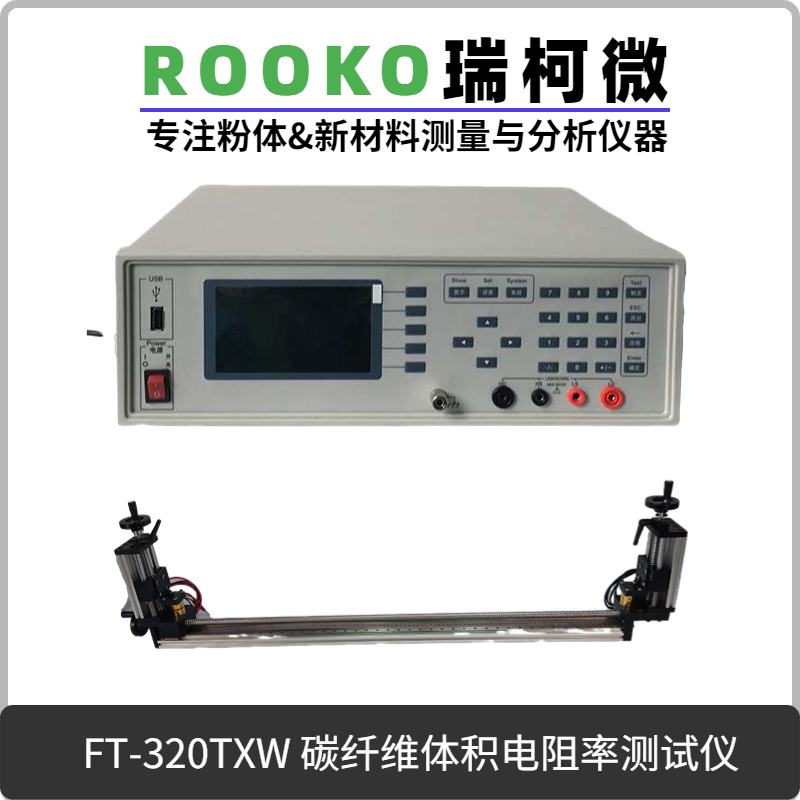

FT-320TXW 碳纤维体积电阻率测试仪
发布时间： 2024-01-23 11:12:02 点击： 594
FT-320TXW系列碳纤维体积电阻率测试仪
一.概述：
用于碳纤维材料低电阻、电阻率和导电性能测试数据。直流恒流恒压源，自动量程，液晶显示，PC软件：自动显示电流、电压、温度、电阻率、电导率、电阻值、单位转换等数据、报表，可测量0.01μΩ，本机依据需求可选购方法A单丝法，方法B纱束法；可调行程夹具，镀金电极。中文或英文 语言版本.
二.原理：
体积电阻率由试样的电阻、试样的长度和横截面积计算得到.电阻和试样长度由测试获得;方法A碳纤维单丝体积电阻率的测定方法，其横截面积由单丝直径计算获得；方法B碳纤维纱束体积电阻率，横截面积由试样的密度和线密度计算获得.
三.参照标准：
GB/T 32993-2016 ;ISO 13931:2013 碳纤维体积电阻率的测定.
四.参数资料：
|
项目 |
技术指标 |
|
1.电阻 |
10^-8～2×10^4Ω |
|
2.电阻率范围 |
10^-8～2×10^4Ω-cm |
|
4.测试电流 |
100uA.1mA.10mA.100mA.1A.10A. 误差： 100uA.1mA.10mA.100mA： 0.1%； 1A，10A ： 0.15% |
|
5.测量电压
|
2mV. 20mV. 200mV .2V 分辨率： 0.1uV，1uV，10uV，100uV 量程误差：2mV 档: 0.1%读数+ 6个字 20mV. 200mV. 2V档： 0.1%读数+ 2字 |
|
7.电阻精度 |
0.01μΩ |
|
8.显示读数 |
液晶及PC软件显示：电阻值、电阻率、电导率、温度、单位自动换算、横截面、样品尺寸、电流、电压等 |
|
9.测试方式 |
四端测量法 |
|
11.工作电源 |
AC 220V±10%.50Hz功 耗：<30WH |
|
12.主机尺寸 |
主机外形尺寸约330mm*350mm*120mm |
|
13.净重量 |
约6kg |
|
14.标配外（选购） |
1.标准校准电阻1-5个；2.电脑和打印机依据客户要求配置；3.计量证书1份 |
|

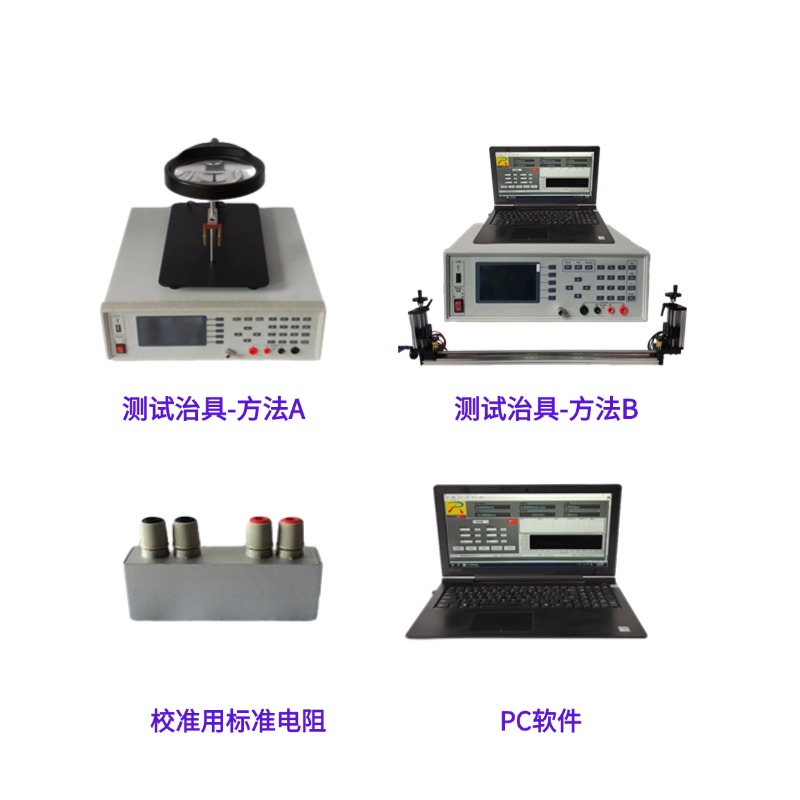

按需选购方法A或方法B配置对应测量治具 |
|
|
选购方法A单丝法 |
电极间距0-100mm可调节（标准要求25mm），自带样品拉直功能，样品夹紧测量 |
|
选购方法B纱束法 |
测试行程：10-2000mm行程可调节（可定制它规格），镀金电极，配置刻度尺， 配有行程紧锁阀 |
