FT-352导体材料高温电阻率测试仪
发布时间： 2023-06-01 10:30:53 点击： 4349

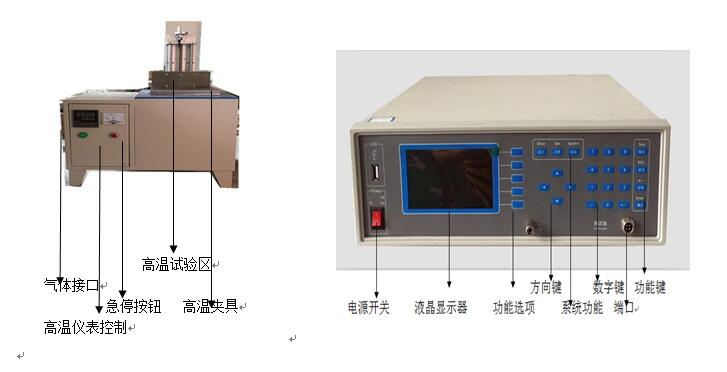

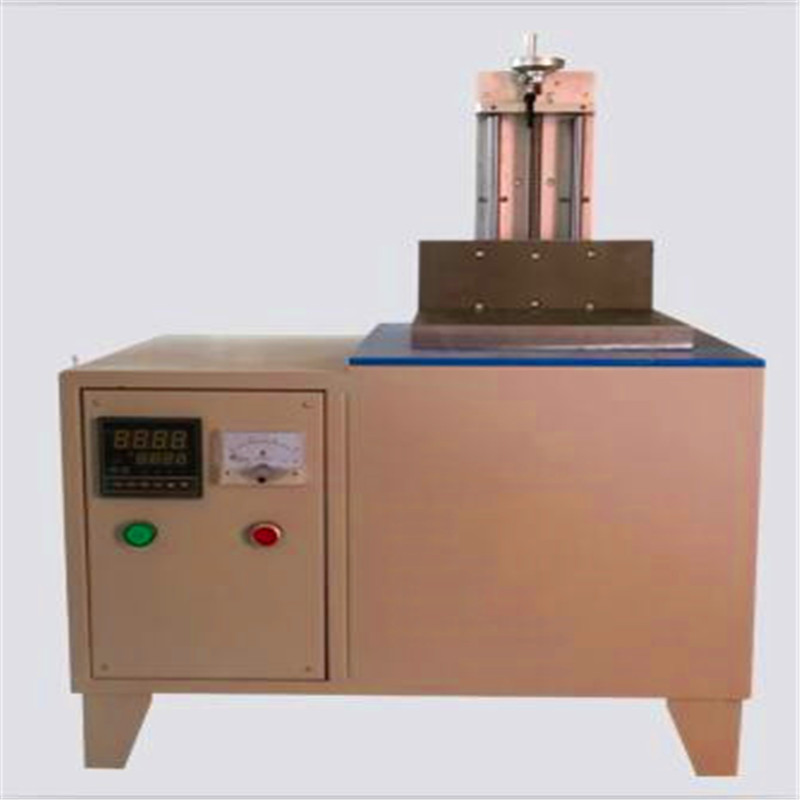

FT-352导体材料高温电阻率测试系统
FT-352 conductor material high temperature resistivity test system
功能概述：overview
1. 四端测量方法
2. 测试材料电阻、电导率和电阻率，
3. 配合高温箱结合高温治具
4. PC软件对数据的处理和测量控制
应用说明
导体材料的电导率对温度变化测量要求，测控软件实时绘制出温度与电阻，电阻率，电导率数据的变化曲线图谱，及过程数据值的报表分析.具有气氛保护功能.
适用行业： Applicable industries
用于：企业、高等院校、科研部门对导体材料电阻、电阻率和电导率数据测量需求.常用于金属类导体材料及非金属类导体材料测量.
参数资料 data
|
规格/型号 |
FT-352A |
FT-352B |
|
1.电阻范围sheet resistance range |
10-7～2×107Ω |
10-8～2×104Ω |
|
2.电阻率范围resistivity range |
10-7～2×107Ω-cm |
10-8～2×104Ω-cm |
|
电导率 Electrical conductivity |
5×10-7～107s/cm |
10-4～5×108s/cm |
|
4.测试电流范围test current range |
1μA，10μA，100µA，1mA，10mA，1000mA |
100uA.1mA.10mA.100mA.1A.10A. |
|
5.电流精度current accuracy |
±0.1%读数 |
±0.1读数 |
|
6.电阻精度resistance accuracy |
≤0.3% |
≤0.3% |
|
PC软件界面 PC software interface |
电阻、电阻率、温度、单位换算、温度系数、电流、电压、电导率，曲线图谱resistance.resistivity.temperature.unit conversion. temperature coefficient. current. voltage. Thickness.Curve graph |
|
|
9.电阻率仪工作电源working power |
输入: AC 220V±10%.50Hz功 耗：<30W |
|
|
10.误差/ errors |
≤0.5%（标准电阻 standard samples） |
|
|
温度(选购) High temperature (choose to buy) |
常温-400℃；600℃；800℃；1000℃；1200℃；1400℃；1600℃Normal temperature-400℃；600℃；800℃；1000℃；1200℃；1400℃；1600℃ |
|
|
12.气氛保护（气体客户自备）Atmosphere protection(Gas was provided by customers themselves) |
常用气体如下：氦(He)、氖(Ne)、氩(Ar)、氪(Kr)、氙(Xe)、氡(Rn)，均为无色、无臭、气态的单原子分子 The usual gases are: helium (He). neon (Ne). argon (Ar). krypton (Kr). xenon (Xe). and radon (Rn). all in colorless. odorless. gaseous monatomic molecules. |
|
|
13.温度精度 Temperature precision |
冲温值：≤1-3℃；控温精度：±1°C Blunt temperature values:≤1-3℃;Temperature control precision:±1°C |
|
|
升温速度： rate of temperature increase |
常温开始400℃--800℃需要15分钟；800℃-1200℃需要30分钟；1400℃-1600℃需要250分钟—300分钟 About 15 minutes at room temperature to 400 ℃. 800 ℃;800 ℃ to 1200 ℃ need 30 minutes;1400 ℃ to 1600 ℃ to 250 minutes. 300 minutes |
|
|
高温材料 High temperature material |
采用复合陶瓷纤维材料，具有真空成型，高温不掉粉的特征 Adopt composite ceramic fiber material. have vacuum forming. high temperature not drop powder |
|
|
PC软件 PC software |
测试PC软件一套，USB通讯接口，软件界面同步显示、分析、保存和打印数据！ One set test PC software. USB communication interface. software interface synchronization display. analysis. save and print data! |
|
|
电极材料 Electrode materials |
钨电极或钼电极 Tungsten electrode or molybdenum electrode |
|
|
样品要求 sample requirement |
样品长度要求大于13mm 样品宽大于2mm The sample length requirement is greater than 13mm and sample width minimum 1mm |
|
|
标配外（选购）： Except standard configuration (optional) |
电脑和打印机1套；2.标准电阻1-5个； 1 . One set computer and printer 2.Standard resistance 1 to 5pcs |
|

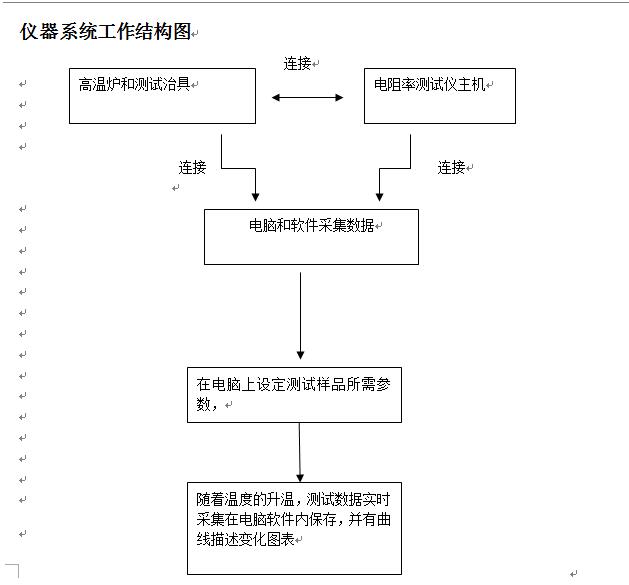

整机工作原理
操作流程及步骤
1.系统连接：将各个部件及控制系统、电源及USB通讯接口接通；
2.调通系统的连接是否正常，可以从PC软件及电阻率测试仪上的数据变化看出.
3.在高温箱体上分段设定所需要温度，当然也可以不分段而设定一个温度.具体高温箱体仪表操作请查看《温度仪表操作手册》.
4.待样品通过高温夹具进入高温箱体.
5.开启惰性气体输入阀门.
6.温度实时上升过程中，样品阻值实时曲线变化.
7.带温度达到设定值时，自动停止加热.
8.测试完毕，关闭高温电源，带10-20分钟后.
9.通过高温手套，移动夹具上升离开高温箱体.
10.用镊子取出样品.

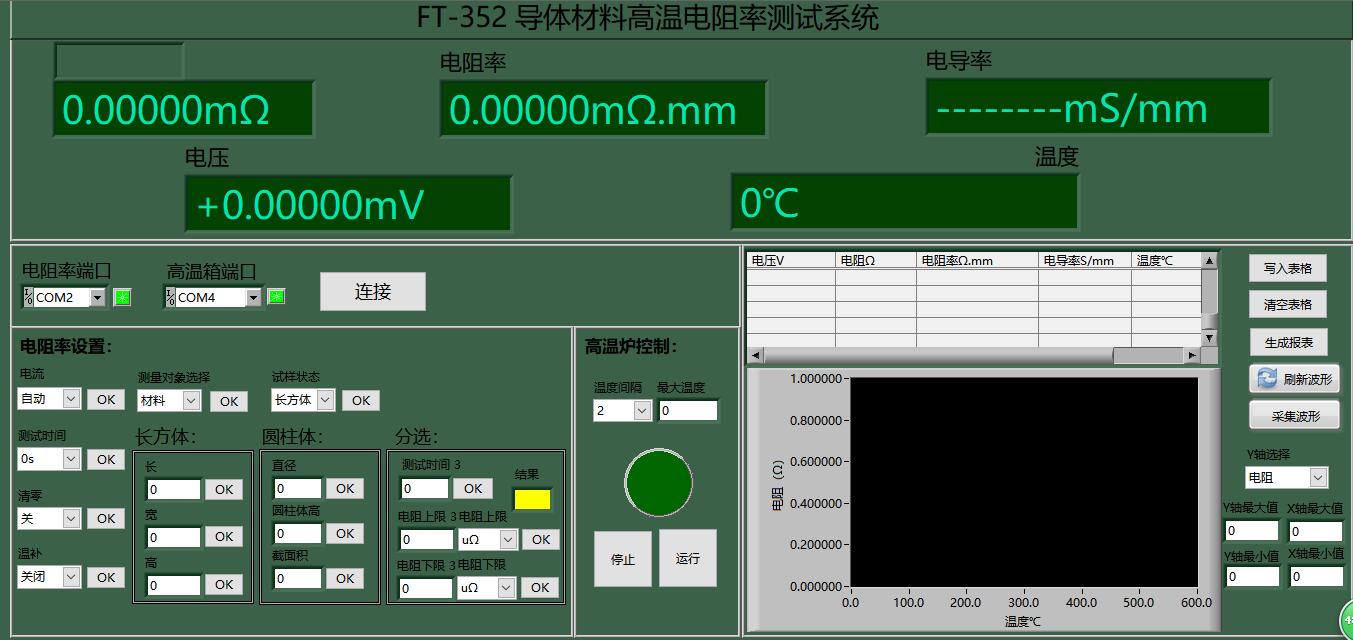

PC软件操作界面
部分客户案例：
河南大学
郑州航空航天学院
南京航空航天大学
内蒙古科技大学
西南科技大学
宜宾学院
北京理工大学
优点介绍
1. 四探针测试仪匹配
2. 集成系统
3. 温度达到1600度.
4. PC软件实时数据处理及分析.
5. 具有保护气体功能.
服务项目
1.质保：12个月，长期维护.
2.培训：操作培训：
电话教学；U盘教学文件；远程可视沟通；现场教学；说明书教学文件
3.保养和维护：
提供因知保养和维护文件、标识、表格 、保养提醒.
4.验证文件：
3Q验证文件、计量证书
5.扩展服务：
延保服务，样品测试服务，后延服务，仪器租赁服务.
