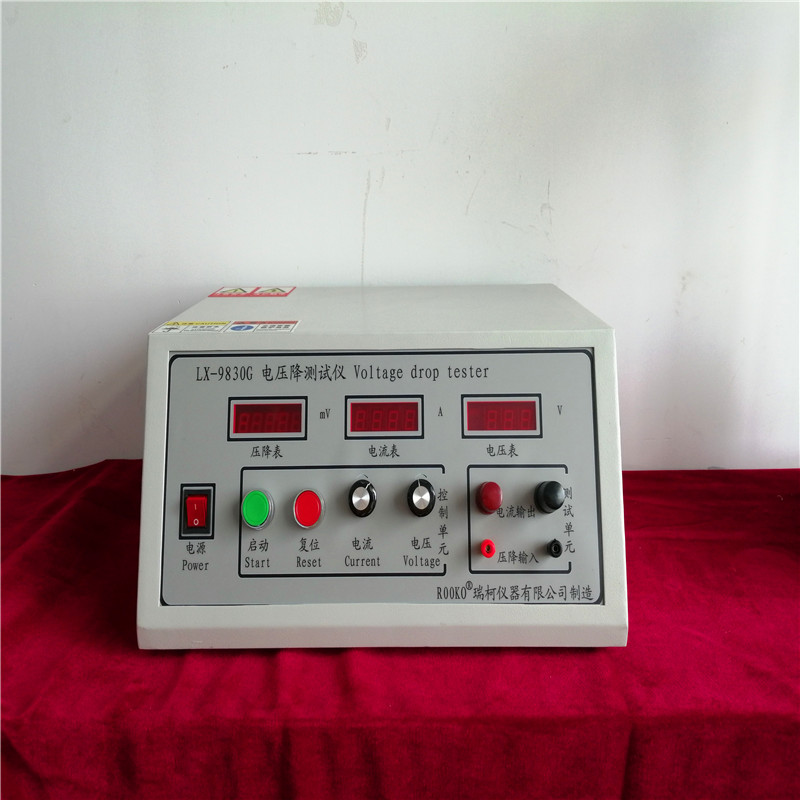

LX-9830G 恒流恒压电压降检测仪
发布时间： 2024-04-29 15:15:09 点击： 3947
LX-9830G 恒流恒压电压降检测仪详情介绍
LX-9830G constant current constant voltage drop detector
描述Description：
直流恒流源，电流可测试到1000A；数显压降，电流，电压；可测试新能源汽车零部件，也适用于其他需要使用大电流负载测量的新材料；可用于测量开关触点、继电器、开关、线材线束、压接线端子、连接器等相关产品之电压降.
参照标准standard：
QC/T 730-2005 ;ISO 6722：2002 GB/T 2951—1997; GB/T 3048—1994 QC/T29106-2004; QC/T413-2002 ;QC/T413-2002; SAE/USCAR38 2009同时参照德国、法国、韩国、日本、等标准要求和测试规范.
参数资料 data
|
测量项目Measurement items |
规格/ Technical specifications |
分辨率Accuracy |
|
恒流源current DC |
Optional电流选购：100A---1000A；以100A递增为一个机型，如：100A;200A.300A…可以做到1000A |
0.1A |
|
1. 电压（开路） voltage(open circuit) |
DC 0-30V可调(其他规格可以定制) |
0.1V |
|
2. 电压降范围 voltage drop range |
0-999mV 分辨率resolution 0.01mV |
0.1mV |
|
4. 显示方式/display |
电流、电压、压降采用四位半或三位半数显表 current. voltage. voltage drop using four - bit or three - bit digital display |
|
|
5. 输入电源input power |
AC220V+10%.50Hz 或;380v |
|
|
6. 操作界面interface |
中英文合一面板Chinese and English one panel |
|
|
7.误差machine errors |
200A以下≤3%；300A-500A≤6%;600A以上≤8% |
|
|
9.校准分流器（选购）Calibration shunt (choose to buy) |
选购：0.2级标准分流器75mV校准仪器，规格：依据购买电流而定 Buy: 0.2 standard shunt 75mV calibration equipment, specifications: depending on the purchase of current |
|
|
12.环境要求Environmental requirements |
仪器使用环境要求Environmental requirements：工作温度：10℃－30℃，湿度：≤65%RH |
|

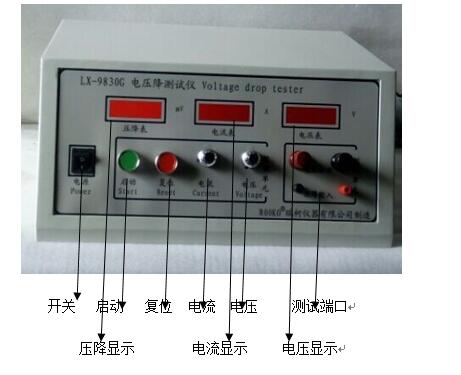

整机示意图

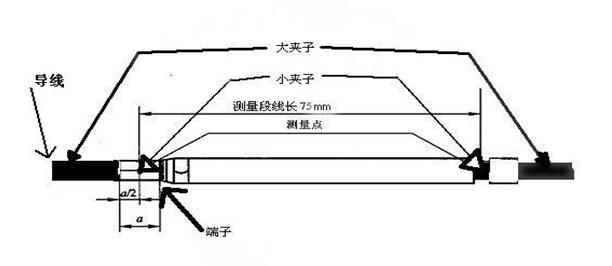

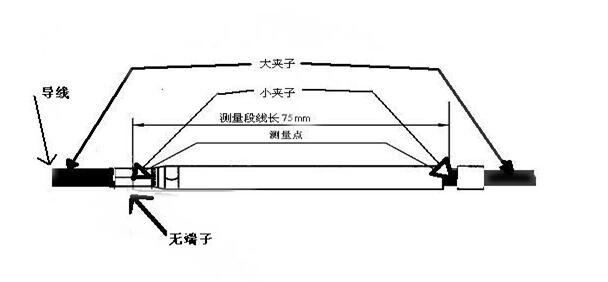

如上示两图中，图1导线首端带有端子，测量75mm长带端子导线的两端压降，记录数据备用；图2中导线不带端子，直接测量75mm长导线的两端压降，记录数据；，用图1中测得的压降减去图2中测得的压降即为被测端子的压降。

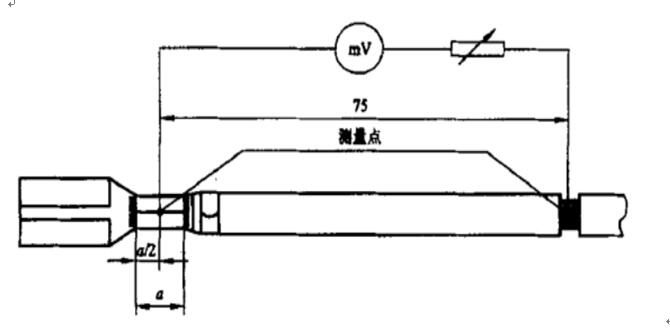

线束电压降测试方法及步骤接线如图2所示.
1. 接通电源，开机
2. 设置好测试条件.
3. 将被测样品固定于测试连接线上.
4. .启动测试
5. 获得测试数据.
优点描述：
1. PC软件运行
2. 薄膜按键操控
3. 量程大电流
4. 精度测量
5. 多功能并存-电阻、压降、温升.
6. 稳定性，重复性
服务项目
1.质保：12个月，长期维护.
2.培训：操作培训：
电话教学；U盘教学文件；远程可视沟通；现场教学；说明书教学文件
3.保养和维护：
提供因知保养和维护文件、标识、表格 、保养提醒.
4.验证文件：
3Q验证文件、计量证书
5.扩展服务：
延保服务，样品测试服务，后延服务，仪器租赁服务.
