LX-9830系列电压降测试仪
发布时间： 2024-04-29 15:24:41 点击： 3141
LX-9830系列电压降测试仪详情介绍
Lx-9830 series voltage drop tester
概述：Overview
采用恒流源系统，本机型分为交流机型和直流机型两款，参照标准对接插件及电线束类产品的测试要求，也适用于具有类似特性之产品压降的检测，数显压降表，数显电流表，.选购： 0.2级标准分流器校准.
适用范围：Scope of application
1.插头插销与连接插头引出线等类似接线口的电压降.从而判断接线口优劣.

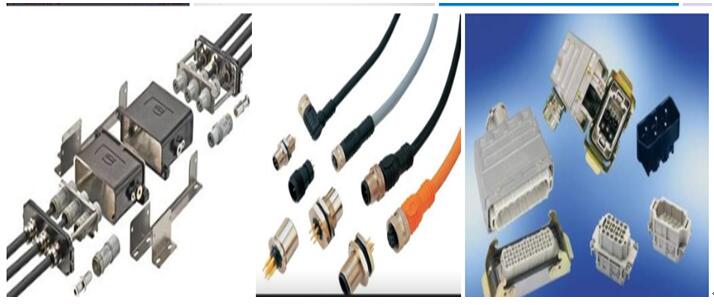

2.适用于测量开关触点、继电器、开关、线材线束、压接线端子、连接器等相关产品
各型号及参数列表
|
测量项目/型号 measurement items |
LX-9830A |
LX-9830B |
|
恒流源（电流）选购其一 constant current source(current) choose one |
DC:0~60 A |
DC:0~100 A |
|
AC：0~60A |
AC：0~100A |
|
|
电流分辨率：0.1A |
||
|
电压降范围voltage drop range |
0~500.0mV |
0~999.9mV |
|
分辨率：0. 1mV |
||
|
显示方式display |
四位半或三位半数显表头/ four bit or three bit digital display |
|
|
电压voltage |
12V电压为固定输出，不可调节voltage for fixed output. not adjustable |
|
|
输入电源input power |
AC220V+10%.50Hz |
|
|
可选购标准件 optional standard parts |
0.2级标准分流器75mv校准仪器；1）100A.75mv； 2）60A.75mv； 0.2 standard shunt 75mv calibration instrument |
|
|
操作界面operation interface |
中英文合一面板/ Chinese and English one panel |
|
|
误差errors |
整机不确定性machine uncertain≤3% |
|
|
环境要求 Environmental requirements |
使用环境要求 Environmental requirements：工作温度：10℃－30℃，湿度：≤65%RH |
|

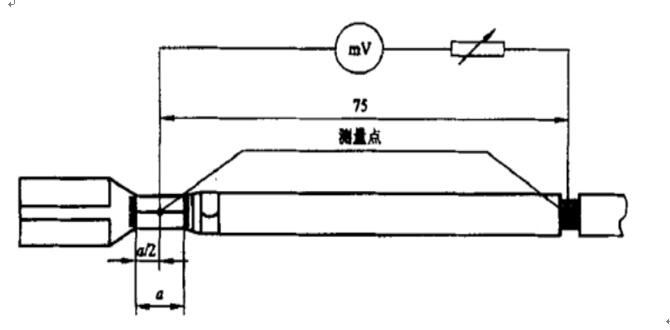

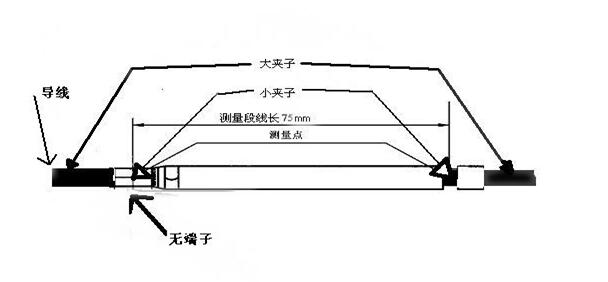

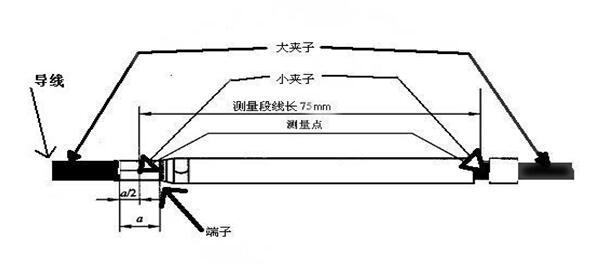

如上示两图中，图1导线首端带有端子，测量75mm长带端子导线的两端压降，记录数据备用；图2中导线不带端子，直接测量75mm长导线的两端压降，记录数据；用图1中测得的压降减去图2中测得的压降即为被测端子的压降。

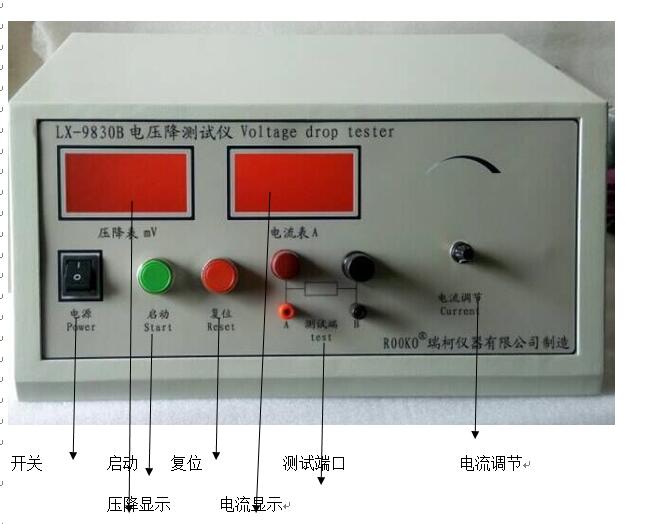

线束电压降测试方法及步骤接线如图2所示.
1. 接通电源，开机
2. 设置好测试条件.
3. 将被测样品固定于测试连接线上.
4. .启动测试
5. 获得测试数据.
优点描述：
1. PC软件运行
2. 薄膜按键操控
3. 量程大电流
4. 精度测量
5. 多功能并存-电阻、压降、温升.
6. 稳定性，重复性
服务项目
1.质保：12个月，长期维护.
2.培训：操作培训：
电话教学；U盘教学文件；远程可视沟通；现场教学；说明书教学文件
3.保养和维护：
提供因知保养和维护文件、标识、表格 、保养提醒.
4.验证文件：
3Q验证文件、计量证书
5.扩展服务：
延保服务，样品测试服务，后延服务，仪器租赁服务.
