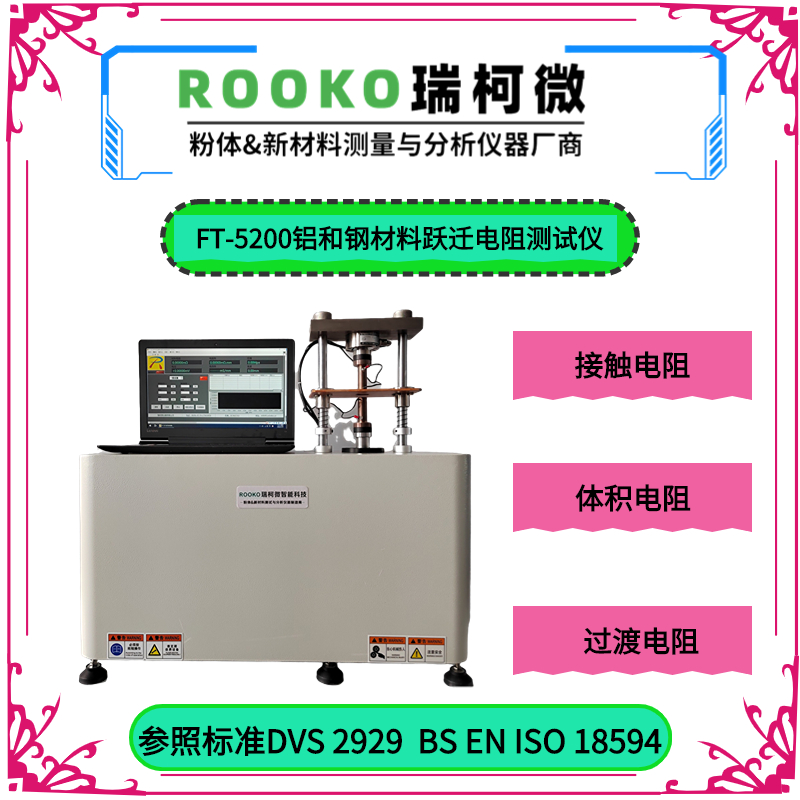

FT-5200铝和钢材料跃迁(过渡)电阻测试仪

发布时间: 2023-02-24 12:01:43 点击: 2154
FT-5200铝和钢材料跃迁(过渡)电阻测试仪

FT-5200铝和钢材料跃迁(过渡)电阻测试仪

一.参照标准:

BS EN ISO 18594-2007 电阻点焊、凸焊和缝隙焊接.测定铝和钢材料跃迁(过渡)电阻的方法.

BS EN ISO 18594-2007 Resistance spot-, projection- and seam-welding — Method for determining the transition resistance on aluminium and steel material.

DVS 2929-1-2014 电阻焊 - 测量过渡电阻铝材料,DVS 2929 Resistance Welding - Measurement Of The Transition Resistance On Aluminium Materials



二、适用范围Scope of application:

用于单板或两个重叠的铝或钢有或没有表面处理,有或没有表面涂层,的过渡电阻测量.

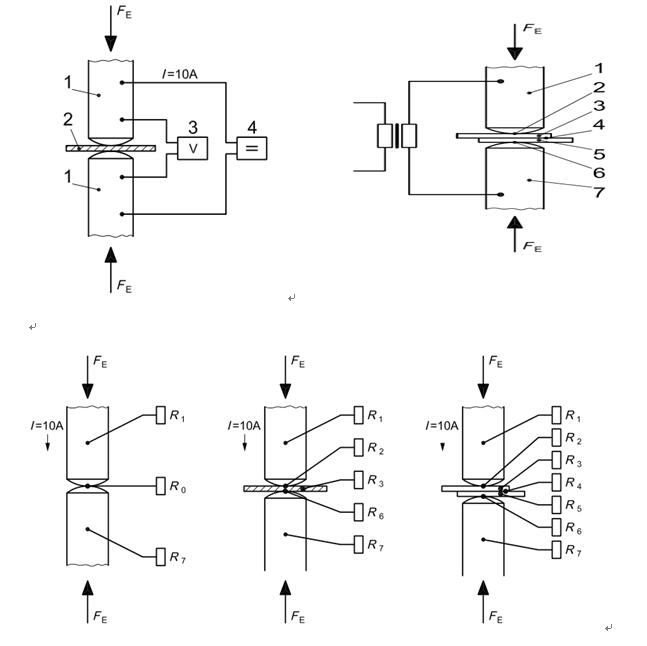

三.名词含义及定义

a.接触电阻:指两个物体之间的接触区域的电特性,它们相对并限制了稳定电流的通过电极/电极,电极/片和片/片之间的接触.

b.体积电阻:指电导体的欧姆电阻;

c.总电阻:指在两电极之间测量的电阻(包括体电阻和接触电阻);

d.设置电阻:指在没有金属片之间的两电极之间的电阻;两个电极直接接触.

e.过渡电阻:指总电阻减去设置电阻;

四.功能概述:

测试电流10A,步进电机动力系统,参照标准设计, PC软件界面运行,四端法自动测量,可分析接触电阻,过渡电阻,体积电阻,总电阻等,为电阻点焊、凸焊和缝隙焊接.测定铝和钢材料跃迁(过渡)电阻的具备仪器,一体式结构布局.操作方便.

五.参数资料

测试项目

技术指标

1.电阻resistance

10-8~2×105Ω

2.电阻率范围Resistivity

10-8~2×105Ω-cm

3.电导率Conductivity

5 ×10-5~108s/cm

4.测试电流范围 current

0-10A,可测到100uA

5.测量电压量程 Voltage

0-2v;分辨率0.1uv ;精度0.1%

6.电流精度Current

±0.1%

7.电阻精度Resistance Accuracy

≤0.3%标准电阻;分辨率0.01μΩ

8.PC软件界面

电阻平均值,标准偏差,变异系数、电阻率、电导率值、温度、压强值、单位自动换算、横截面、高度、曲线图谱、报表等.

9. 电极直径选配:

a. 铝材使用:直径20 mm,半径横截面150 mm to 300 mm a

b. 钢材使用:直径16 mm ,半径横截面40 mm to 50 mm

10.温湿度范围



常温-50度;湿度:20%-98%

11.恒压时间

0-99.9S

12.标配标准件

a.标准校准电阻1个

13.测试方式

a.四端测量法

b.自动测量

14.压力

1000kg(10KN)  ± 5 %

15.电极轴偏差:

电极轴的偏心距不应超过0.1 mm

16.样品接触电极位置

引入电流和样品接触电极之间的距离应大于15 mm

17.加压方式Pressurized way

自动

18.脱模方式Stripping mode

自动

19.电极材质Electrode

CuCrZr(铬锆铜)

20.工作电源power supply

输入: AC 220V±10% ,50Hz  功 耗:<60W

21. 主机外形尺寸dimensions

约:H700mm*L650mm*D300mm

22.净重量

约45kg

23. 标配外选购Others buy

a.电脑和打印机依据客户要求配置;





FT-5200铝和钢材料跃迁(过渡)电阻测试仪视频文件链接

https://v.youku.com/v_show/id_XNDQxNjA3NTk5Ng==.html?spm=a2hzp.8244740.0.0
